در دنیای مهندسی خودرو سیستم ترمز به عنوان (سیستم بحرانی ( شناخته میشود. در خودروهای پراید تولید شده از سال 1390 به بعد، تجهیز به سیستم ترمز ضد قفل (ABS)، الزامات جدیدی را برای قطعهای به نام پمپ ترمز اصلی
(Master Cylinder) ایجاد کرد. این قطعه دیگر صرفاً یک لوله فشارساز نیست، بلکه یک واحد توزیع هوشمند است که باید با فرکانسهای بالای بلوک ABS هماهنگ باشد.

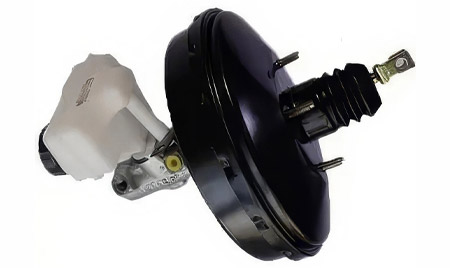

۱۰ ویژگی مهندسی پمپ ترمز پراید ABS
یک پمپ ترمز باکیفیت باید بتواند هزاران بار فشار هیدرولیکی را بدون افت کارایی منتقل کند. در اینجا ۱۰ ویژگی کلیدی را از نگاه متالورژی و هیدرولیک بررسی میکنیم:
۱. مهندسی سیلندر دو مداره
پمپ های ABS پراید بر اساس ساختار (سری) طراحی شدهاند. دو پیستون در یک راستا قرار دارند که دو مدار هیدرولیک مجزا را تغذیه میکنند.
- جزئیات فنی: مدار اول معمولاً فشار چرخهای جلو و مدار دوم فشار چرخهای عقب را تامین میکند. این تفکیک به این دلیل است که اگر به هر دلیلی (مثل بریدن شلنگ ترمز یکی از چرخها) فشار در یک مدار افت کند، پیستون دوم به صورت مکانیکی توسط پیستون اول هل داده شده و مدار سالم را فعال نگه میدارد. این یعنی شما هرگز ترمز را به طور کامل از دست نمیدهید.
۲. آنالیز بدنه و مقاومت در برابر یا همان (خستگی فلز)
بدنه پمپ از آلیاژ چدن خاکستری یا در برخی مدلهای جدید از آلومینیوم دایکاست با گرید بالا ساخته میشود.
- چرا این مهم است؟ روغن ترمز در حین کارکرد ABS دچار نوسانات شدید فشا میشود. اگر آلیاژ بدنه دارای تخلخل یا حباب های میکروسکوپی باشد، تحت این نوسانات دچار (ترک های خستگی) شده و پمپ از داخل دچار نشتی میشود بدنه باید بتواند فشارهای فراتر از حد استاندارد را بدون تغییر شکل میلیمتری تحمل کند.
۳. تطابق هندسی با واحد HCU
خروجی های پمپ ترمز پراید ABS دقیقاً برای اتصال به لوله های فولادی واحد ABS طراحی شدهاند.
- نکته سئو فنی: بسیاری از پمپ های غیر استاندارد در بازار رزوه کاری دقیقی ندارند. کوچکترین لقی در رزوه باعث ورود (هوا) به سیستم میشود. در پراید ABS وجود هوا در مدار به معنای لرزش های شدید غیرعادی و کاهش ۵۰ درصدی قدرت ترمزگیری است.
۴. لاستیک های داخلی با تکنولوژی تشتکی
لاستیک های داخل پمپ ترمز پراید ABS باید از مواد EPDM (اتیلن پروپیلن دیان مونومر) ساخته شوند.
- تحلیل شیمیایی: روغن ترمزهای پایه گلیکولی به شدت خورنده هستند. لاستیک های معمولی در تماس با این روغن باد کرده و سفت میشوند. لاستیک های EPDM تقویت شده در این پمپها، حتی در دمای ۲۰۰ درجه سانتیگراد نیز خاصیت الاستیسیته خود را حفظ میکنند تا آب بندی کامل سیلندر حفظ شود.
۵. مخزن ذخیره با فیلتر آنتی سدیمنت (ضد رسوب)
مخزن پمپ ترمز پراید ABS نه تنها شفاف است، بلکه در خروجی خود دارای شیارهایی برای جلوگیری از ورود ذرات درشت به داخل سیلندر است.
- ویژگی کاربردی: شفافیت مخزن به شما اجازه میدهد تا (سلامت) روغن را بسنجید. اگر روغن ترمز کدر یا سیاه شده باشد، نشان دهنده اکسیداسیون داخلی و نیاز به تعویض فوری قطعه یا مایع است.
۶. سوپاپ مرکزی بازگشت سریع
در زمان درگیری ABS، روغن با سرعت به سمت پمپ برمیگردد.
- تکنولوژی: سوپاپهای بازگشت در پمپ ترمز پراید ABS باید دارای فنرهایی با ضریب سختی
بسیار دقیق باشند. اگر فنر ضعیف باشد، پدال ترمز پس از ترمزگیری با تاخیر بالا می آید و اگر بیش از حد قوی باشد، پدال ترمز زیر پا پلهپله میشود.
۷. استانداردهای تحمل فشار
پمپ های اصلی در مرحله خروج از خط تولید تحت فشار ۱۵۰ بار تست میشوند. این در حالی است که در شدیدترین ترمزگیریها، فشار به ندرت به ۱۰۰ بار میرسد. این ۵۰ بار اضافه، یا حاشیه امنیت نامیده میشود که در قطعات متفرقه رعایت نمیشود.
۸. سیستم هشدار الکترونیکی سطح مایع
درب مخزن پمپ ترمز پراید ABS مجهز به یک سوئیچ مغناطیسی است. به محض اینکه سطح روغن به دلیل تمام شدن لنت یا نشتی نیم سانتیمتر از حد MIN پایین تر برود، مدار الکتریکی بسته شده و چراغ ترمز دستی در جلوآمپر روشن میشود. این اولین خط دفاعی شما قبل از خالی شدن کامل ترمز است.
۹. کیفیت پرداخت داخلی
داخل سیلندر پمپ ترمز باید صیقلی ترین بخش خودرو باشد.
- فرآیند Honing: با استفاده از دستگاه های سنگ زنی دقیق، زبری سطح داخل سیلندر به کمتر از ۰.۴ میکرون میرسد. هرگونه خط و خش در این بخش باعث میشود لاستیک های پمپ در عرض چند هفته پاره شوند.
۱۰. لایه محافظ الکترواستاتیک
برای جلوگیری از زنگ زدگی خارجی (که میتواند به لوله های ترمز سرایت کند)، بدنه پمپ با لایهای از رنگ پودری الکترواستاتیک پوشانده میشود. این لایه در برابر پاشش اسید باتری و روغنهای داغ مقاوم است.

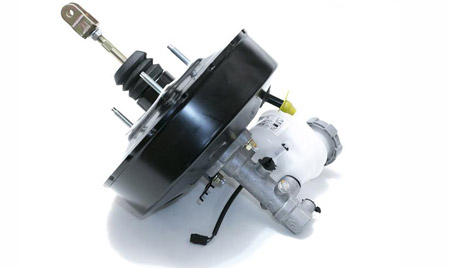

10 علامت خرابی پمپ ترمز پراید ABS
خرابی پمپ ترمز معمولاً به تدریج اتفاق میافتد. شناخت این نشانهها میتواند از هزینههای چند میلیونی تعمیر یونیت ABS جلوگیری کند.
۱. پدال ترمز نرم یا (خالی کردن)
این خطرناکترین علامت است. در ترافیک یا پشت چراغ قرمز، پدال زیر پای شما ثابت نمیماند و به آرامی به سمت کف خودرو حرکت میکند.
- تشخیص متخصص: این یعنی روغن از لبههای لاستیک تشتکی پیستون اول فرار کرده و به مدار دوم یا پشت پیستون برمیگردد. پمپ در این حالت توانایی تولید فشار پایدار را ندارد.
۲. پدال ترمز اسفنجی
وقتی ترمز میگیرید، حس میکنید پدال روی هوا یا فنر سوار است. ترمز میگیرد اما در پایین ترین نقطه ممکن.
- ریشه مشکل: معمولاً به دلیل ورود هوا از طریق اورینگهای ضعیف پمپ به مدار ABS است. هوا برخلاف روغن ترمز، تراکمپذیر است و بخشی از نیروی پای شما صرف فشرده کردن هوا میشود نه لنتها.
۳. پدال ترمز چوبی یا بسیار سفت
در این حالت برای متوقف کردن خودرو باید با هر دو پا روی پدال فشار بیاورید!
- تحلیل فنی: اگر بوستر سالم باشد، مشکل از تورم لاستیک های داخلی پمپ است. این اتفاق زمانی رخ میدهد که روغن ترمز با مواد نفتی آلوده شده باشد. لاستیکها منبسط شده و مسیر حرکت پیستون را مسدود میکنند.
۴. نشتی روغن در بخش عقب پمپ
اگر کاپوت را باز کنید و در محل اتصال پمپ به دیگ بزرگ سیاه (بوستر) خیسی ببینید، کار پمپ تمام است.
- هشدار: این روغن ترمز به داخل بوستر نفوذ کرده و دیافراگم لاستیکی آن را نابود میکند. تعویض به موقع پمپ در این مرحله، از خرید یک بوستر گران قیمت جلوگیری میکند.
۵. روشن شدن همزمان چراغ استوپ و ترمز دستی
اگر سطح روغن در مخزن فول است اما چراغها روشن میشوند، سنسور مغناطیسی داخل مخزن یا شناور آن دچار نقص شده است. در برخی موارد این نشانه (نشتی مخفی) روغن به داخل پوسته بوستر است.
۶. کشیده شدن فرمان به یک سمت در زمان ترمزگیری
اگر پمپ ترمز نتواند فشار را به طور برابر به بلوک ABS برساند، یکی از چرخهای جلو قویتر عمل کرده و خودرو به آن سمت منحرف میشود. این نشانه (عدم تعادل هیدرولیکی) در مدارهای پمپ است.
۷. درگیر ماندن ترمز
حس میکنید خودرو سنگین حرکت میکند و بعد از چند کیلومتر رینگهای جلو داغ میشوند.
- علت: سوپاپ بازگشت در پمپ ترمز پراید ABS گیر کرده است. روغن به سمت مخزن برنمیگردد و لنتها همچنان مماس با دیسک باقی میمانند.
۸. سیاه شدن و کدر شدن روغن ترمز در مخزن
روغن ترمز نو باید شفاف و مایل به زرد یا آبی باشد. اگر روغن ترمز شما مانند قهوه سیاه شده است، یعنی لاستیک های داخلی پمپ در حال (تجزیه شدن) هستند. ذرات لاستیک در کل سیستم پخش شده و میتوانند بلوک ABS را مسدود کنند.
۹. لرزش ضربان دار پدال در سرعتهای پایین
اگر بدون اینکه روی یخ یا سطح لغزنده باشید، پدال ترمز زیر پای شما میلرزد، نشان دهنده نقص در “توازن فشار” خروجی های پمپ است که باعث خطای محاسباتی در واحد ABS میشود.
۱۰. ترمز پله ای یا پا زدن
اگر مجبورید یک بار پدال را فشار دهید، رها کنید و مجدد فشار دهید تا ترمز بگیرد، یعنی پیستونهای پمپ به دلیل ضعف فنر یا خوردگی سیلندر در جای درست خود قرار ندارند.
جدول مقایسهای و تحلیل استانداردهای روغن ترمز
انتخاب مایع هیدرولیک در سیستم ABS پراید یک موضوع حیاتی است. سیستمهای ABS به دلیل داشتن مسیرهای بسیار باریک ، به روغنی با روانکنندگی بالا نیاز دارند.
|
شاخص فنی |
روغن DOT3 (زرد) |
روغن DOT4 (آبی) |
روغن DOT5.1 (ویژه) |
|
نقطه جوش خشک |
۲۰۵ درجه سانتیگراد |
۲۳۰ درجه سانتیگراد |
۲۷۰ درجه سانتیگراد |
|
نقطه جوش مرطوب |
۱۴۰ درجه سانتیگراد |
۱۵۵ درجه سانتیگراد |
۱۸۰ درجه سانتیگراد |
|
ویسکوزیته در سرما |
بالا (سفت میشود) |
پایین (روان است) |
بسیار پایین (عالی) |
|
سازگاری با پراید ABS |
متوسط (توصیه نمیشود) |
انتخاب استاندارد |
برای خودروهای مسابقهای |

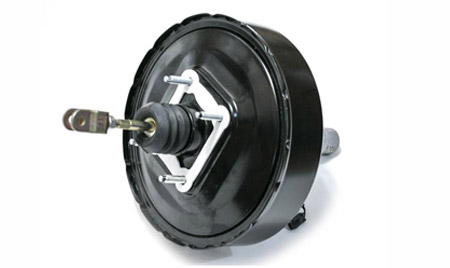

نکات مهم
برای اینکه عمر پمپ ترمز پراید شما از ۵ سال فراتر رود، این دستورالعملهای فنی را دنبال کنید:
- هرگز روغنها را با هم ترکیب نکنید: ترکیب روغن زرد و آبی باعث ایجاد واکنش شیمیایی و تولید مادهای شبیه به (لجن) میشود که سوپاپهای پمپ را مسدود میکند.
- هواگیری به روش “ضربدری”: در پراید ABS، هواگیری باید طبق الگوی: عقب شاگرد -> عقب راننده -> جلو شاگرد -> جلو راننده انجام شود تا تمام هوای محبوس در پمپ خارج شود.
- شستشوی مدار ترمز: هر ۱۰۰ هزار کیلومتر، کل روغن را تخلیه کرده و با دستگاه مخصوص، مسیرها را شستشو دهید تا برادههای فلزی پمپ را از بین نبرند.
نتیجهگیری نهایی
پمپ ترمز پراید ABS یک قطعه مصرفی نیست که به راحتی از کنار خرابی آن بگذرید. این قطعه مرز بین یک توقف ایمن و یک فاجعه جبرانناپذیر است. با شناخت ۱۰ ویژگی فنی و پایش مداوم ۱۰ علامت خرابی ذکر شده، میتوانید امنیت خود و سرنشینان را تضمین کنید. به یاد داشته باشید که در سیستم ترمز، پیشگیری همیشه ارزانتر از تعمیر است.
